Maloclusión de clase II Div. 1, en dentadura mixta, con desviación de línea media hacia el lado derecho

Publicidad

ANTECEDENTES

Un niño de 9 años se presenta a la consulta con maloclusión de clase II Div. 1, en dentadura mixta, con desviación de línea media hacia el lado derecho, severa protrusión incisiva, sin erupcionar pieza 12. (Fig. 1, 2)

HISTORIA CLÍNICA

Médica

Paciente bien desarrollado, bien nutrido y de estatura normal.

El examen clínico del paciente mostró lo siguiente:

1) Extraoral.- Un joven que al examen de frente se nota con proporciones equilibradas, no obstante en el análisis de pefil se puede advertir un aparente incremento del tercio inferior de la cara, parecería una leve dificultad en el cierre labial, la mandíbula se ve levemente retrognática. (Fig. 1)



Fig. # 1.- Fotografías del paciente de 9 años de edad en las cuales podemos observar su rostro de frente y perfil, en las fotos de perfil podemos advertir un aparente incremento del tercio inferior de la cara y leve dificultad en el cierre labial.

2) Intraoral.- Presenta un problema de clase II Div. 1 en dentadura mixta, la pieza 12 aún no erupciona, hay una leve giroversión de los incisivos centrales inferiores, un overjet aumentado, 5.5 mm y mordida cruzada de la zona de sostén superior derecha. (Fig. 2)

Fig. 2.- En estas fotografía intraorales podemos señalar lo siguiente: desviación de línea media mandibular hacia el lado derecho, overjet pronunciado, pieza 12 sin erupcionar, pieza 11 en intraversión, leve giroversión de los incisivos centrales inferiores, zona de sostén superior derecha en mordida cruzada, higiene satisfactoria, indice de caries bajo, salud gingival buena, las zonas de sostén están muy bien conservadas.

ANÁLISIS DE MODELOS

El estudio de modelos evidenció un severo caso de clase II Div. 1, overjet de 5.5 mm, mordida cruzada de la zona de sostén superior derecha, curva mandibular de Spee moderada, la relación canino del lado derecho es una severa clase II, del lado izquierdo moderada, la relación molar del lado derecho es de 7 mm clase II, entre cúpide y surco, y del lado izquierdo es de 3 mm, lo cual está relacionado con la desviación de línea media mandibular hacia el lado derecho.

ANÁLISIS RADIOGRÁFICO

A) Panorámica.- La dentición en términos generales aparece desarrollándose normalmente, sin embargo hay un retraso en el proceso eruptivo de la pieza 11 y 12, se observa calcificación de los cuatro terceros molares. (Fig. 3, 4)

B) Telerradiografía de perfil.- previo al inicio del tratamiento

Fig. 3.- Radiografía panorámica del paciente de 9 años de edad, previo al inicio del tratamiento.

B) Fig. 4.-Telerradiografía de perfil, previo al inicio del tratamiento

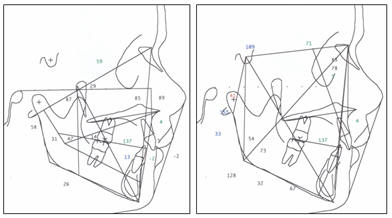

CEFALOGRAMAS DEL PACIENTE: Ricketts - Jarabak

Fig. 5.- Cefalograma del paciente según Ricketts y Jarabak.

Las medidas cefalométricas revelaron un ángulo SNA de 83º, un SNB de 77.8 y un ANB de 5.2º, el ángulo interincisivo tiene 137º, y el incisivo inferior en relación a APg. Esta a -2 mm, la Base Craneal Posterior muy grande 41 mm. (fig. 5 y en cefalogramas presentados al final de esta descripción, antes y al final del tratamiento)

En los estudios de McNamara Jr 3 en relación a los componentes de la clase II en niños de 8 a 10 años el autor entre otros concluye:

         1.- La clase II no es una entidad clínica única. Puede resultar de numerosas combinaciones de componentes esqueletales y dentales.

         2.- Sólo un pequeño porcentaje de los casos en este estudio mostraron protrusión maxilar esqueletal en relación a las estructuras craneales y de la base craneal. En promedio el maxilar superior estuvo en posición neutral, y cuando no estaba en posición neutral, estuvo más frecuentemente en una posición retruida antes que protruida.

         3.- Los incisivos inferiores estuvieron generalmente bien posicionados, pero casos de retrusión y protrusión dental mandibular fueron también observados.

         4.- La retrusión mandibular esqueletal fue la única característica más común de la muestra de clase II.

         5.- Aunque una amplia variación en el desarrollo vertical se observó, casi la mitad de la muestra denotó excesivo desarrollo vertical.

Case, Wylie y Johnson, Fisk et al, Woodside, Sassouni, Moyers et al, han señalado que una relación molar clase II ocurre en una variedad de configuraciones óseas y dentarias.3 La evaluación de cefalogramas y valores cefalométricos son presentados en al final de este informe..

EVALUACIÓN FOTOGRÁFICA

En la fotografía de frente el niño se ve bien, sin embargo se podría señalar, leve falta del cierre labial, de perfil se observa un ligero aumento del tercio inferior de la cara, de igual forma que un retrognatismo leve. (Fig. 1)

ETIOLOGÍA

La displasia esqueletal maxilomandibular tuvo una base hereditaria.

DIAGNÓSTICO

Niño saludable de 9 años de edad, tiene una maloclusión de clase II Div. 1 dental y esqueletal, paciente mesofacial, la mandíbula está moderadamente retrognática, el ángulo ANB es de 5.2º, el overjet es de 5. 5 mm que se incrementa a 7 mm en RC, presenta mordida cruzada de la zona de sostén primaria superior derecha.

LISTADO DE PROBLEMAS

1.- Discrepancia esqueletal maxilomandibular

2.- Retrusión incisiva inferior

3.- Mordida cruzada de la zona de sostén primaria superior derecha, compresión maxilar.

4.- Overjet de 5.5 mm en OC., que se incrementa a 7mm en RC.

5.- Severa distooclusión entre primeros molares

6.- Desviación de línea media mandibular hacia el lado derecho

PLAN GENERAL DE TRATAMIENTO

Objetivos de tratamiento:

a.- Corregir la mordida cruzada de la zona de sostén derecha superior y centrar línea media.

b.- Controlar crecimiento vertical, tercio inferior de la cara

c.- Corregir overjet, haciendo espacio con la extracción de caninos primarios y luego con extracción de los primeros premolares superiores.

d.- Protruir grupo incisivo inferior a fin de lograr una buena relación con el plano APo

PRONÓSTICO

Favorable

PROGRESO DEL TRATAMIENTO

1996

Se realizan los exámenes iniciales, y para el cumplimiento del primer y segundo objetivo se coloca un disyuntor para realizar la expansión maxilar, corregir la mordida cruzada y centrar la línea media. (Fig. 6)

Fig. 6.- En la foto superior izquierda podemos observar el disyuntor colocado en boca y la apertura de mismo para la corrección de la mordida cruzada, en la superior derecha podemos determinar que se ha centrado la línea media, además el diastema característico entre incisivos centrales superiores por la separación de ambos maxilares, podemos visualizar el caso completamente, apreciando las fotos inferiores del lado derecho e izquierdo del caso

Luego se colocan aparatos en el maxilar inferior con el propósito de alinear inicialmente los incisivos, bandas en los primeros molares y bracktes en los 4 incisivos inferiores, se solicita la extracción de las piezas 53 y 63. Fig. 7

Fig. # 7.- En la cual podemos observar la colocación de aparatos en el maxilar inferior, nótese además que se han realizado las extracciones de los caninos primarios superiores con el objetivo de permitir un mejor acomodamiento dentario y reducción natural del overjet.

1997

Se colocan brackets en  maxilar superior, y posteriomente se retira el disyuntor, empieza el uso de fuerza extraoral, high-pull, barra palatina. (Fig. # 8)



Fig. # 8.- Obsérvese la colocación de brackets en el maxilar superior, tiene protectores plásticos en los sectores laterales. Nótese que el overjet ha mejorada de manera muy importante.

1998

Desde el mes de diciembre de 1997, el paciente sale de vacaciones y retorna a la consulta en el mes de Abril 1998 cuando el joven ya tiene 10 años 9 meses, se realiza un control del chico y se le da cita para después de seis meses, pues estamos controlando la erupción de las zonas de sostén, se lo controla en el mes de octubre 98 y en el mes de Diciembre solicito extracción de pieza 73 y 74. (Fig. 9) Un aumento de volumen se nota a nivel de la pieza 74, posiblemente la formación de una pieza supernumeraria, nótese un halo radiopaco a nivel de esa pieza en la radiografía. (Fig. 10)

Fig. # 9.- Nótese un arco continuo en el maxilar superior, y el arco utilitario en el maxilar inferior para colocar los incisivos inferiores en correcta posición en relación al plano APg., se está produciendo el recambio en los sectores laterales de los arcos dentarios, se ha colocado una ligadura metálica en los cuatro incisivos, para evitar que estos se separen. Nótese que los primeros premolares superiores han erupcionado.



Fig. # 10.- Radiografía tomada en diciembre de 1998, en la cual podemos observar que se etá produciendo el recambio en los sectores laterales de las arcadas dentarias, nótese que mientras la pieza 44 está en proceso normal de erupción, la pieza 34 está aparentemente retardada en su proceso eruptivo, obsérvese el halo radiopaco junto a esa pieza. Se solicita la extración de las piezas 73 y 74 a fin de contribuir en la erupción de la pieza 33 y 34.

1999

Se continúa el control del paciente y en marzo se solicita la extración de las piezas 14-24, y en el mes de Agosto solicito la extracción de la pieza supernumeraria, además de las piezas 75 y 85. (Fig. 11)

Fig. # 11.- Obsérvese la zona radiopaca, junto a la pieza 34, premolar supernumerario en formación, el que clinicamente produce un aumento de tamaño en esa zona.



Fig. # 12.- Rx. tomada el 7 de diciembre-1999, nótese que la pieza supernumeraia ha sido eliminada, se mantiene el arco utilitario inferior, que mantiene el espacio.Se espera el proceso eruptivo natural de la pieza 34.Criterio aplicado en casos similares con buenos reasultados.

2000

En mayo, en vista de que la pieza 34 no hace erupción, solicito su fenestración, la pieza sigue igual, y solicito una segunda fenestración, pero la pieza no erupciona, se sospecha que está asociado un proceso de anquilosis de la pieza 34.

Fenestración.- Procedimiento quirúrgico destinado a eliminar los obstáculos mucosos u óseos que impiden la erupción dentaria.

Objetivo: favorecer la erupción de las piezas dentarias.

2001

En el mes de abril se realiza una nueva fenestración y se coloca un bracket para traccionar ortodóncicamente el premolar en cual estaba totalmente sin erupcionar, se aplica un resorte nitinol espiral con fuerza de 200 gramos. (Fig. 13)

Fig. 13.- En la que puede obdervar un diseño de arco inferior para colocar un resorte espiral que funcione en sentido vertical, La fuerza aplicada fue de 200 gramos, nótese la profundidad en que se encuentra el premolar.

En las semanas subsiguientes se controla el caso, y el premolar dfinitivamente no se mueve, en mi experiencia profesional, cuando esto ocurre he tenido que aplicar fuerzas exageradas, no biológicas, con buenos resultados.

El 28 de mayo coloco un resorte tipo Jarabak a la pieza 34 confeccionado en alambre elgiloy azul .016 x .016 con tratamiento térmico. (Fig. # 14)

Fig. # 14.- Resorte colocado para extruir pieza 34.



Fig. # 15.- Resorte tipo Jaraback confeccionado en alambre elgiloy azul .016 x .016 con tratamiento térmico.

El resorte, colocado en boca generó una fuerza entre 400 a 450 gramos, (Fig. # 15) medido con el dinamómetrro, se dan las intrucciones respectivas a la mamá del niño que se controle la erupción y que si ello ocurre nos comunique de inmediato. A los 10 días la mamá informa que el premolar había erupcionado. Es posible que la erupción de la pieza se hubiere producido mucho antes. A mi manera de ver, desde el punto de vista de mi experiencia clínica, en este caso debido a la fuerza intensa aplicada entre 400 y 450 gramos el movimiento fundamental sería por luxación de la pieza en el alveolo dentario, complementado posiblemente por el típico moviento ortodóncico.

Se retira el resorte y la pieza queda en contención (Fig. # 16), se aprecia movilidad y reseción gingival en la pieza 34.

Fig. # 16.- En la que se puede ver a la pieza 34 en contención, se aprecia la recesión gingival y el área hiperémica alrededor del cuello de la pieza dentaria, hay movilidad y por lo tanto la contención feruliza la pieza a fin de que recobre su fijesa en el alveolo dentario.

En el mes de agosto se colocan los brackets que faltan y se procede a la completa nivelación de los arcos.(Fig. # 17).



Fig.# 17.- En la cual se puede observar la colocación de arcos braided en maxilar y mandíbula, con ellos se obtuvo en nivelamiento de los arcos.

En el mes de octubre se coloca un arco dos llaves en maxilar superior a fin de cerrar los pequeños espacios remanetes, la ubicación de los caninos superiores es buena, el overjet se ha corregido totalmente, por lo tanto retiro la barra palatina y se activa el arco de cerramiento. En mandíbula continúa un arco braided.(Fig. 18)

Fig. 18.- Obsérvese el arco de dos llaves para cerramiento en el maxilar superior, en el arco mandibular continúa un arco braided, nótese la recesión gingival en la pieza 34, comparar con la pieza 35.

2002

Enero, se retira arco de cerramientio superior pues los espacios se han cerrado totalmente, inmediatamente  se colacan arcos nitinol o braided para nivelación, depende de la desnivelación que se haya producido al retiro del arco de cerramiento. (Fig. 19)

Fig. 19.- Se ha retirado el arco de cerramiento superior, los espacios remanentes están cerrados, en maxilar y mandíbula tiene arcos braided, en los incivos centrales superiores tiene una ligadura en 8, tener presente el diastema al inicio del tratamiento, la recesión gingival de la pieza 34 es evidente.

2 de abril, se retiran aparatos en maxilar superior y al siguiente día se coloca un retenedor tipo Hawley, el 22 de abril, retiro aparatos maxilar inferior, se coloca un retenedor fijo entre caninos inferiores. Se toman exámenes finales y en la radiografía panorámica se descubre la presencia de otra pieza supernumeraria entre premolares inferiores del lado derecho. Es importante recordar que el paciente ya fue intervenido de otro supernumerario en el lado izquierdo que impidió el normal desarrollo de la pieza 34, la que tuvo que ser fenestrada y luego traccionada por medio de ortodoncia, lo que luego dio por resultado recesión gingival en esa pieza. (Fig. 20).

Fig. 20.- En la que se puede observar la presencia de una pieza supernumeraria en el sector inferior derecho, además la presencia de los terceros molares, la pieza 48 por su inclinación mesial podría impedir o estar obstaculizando la erupción de la pieza 47. Se solicita la eliminación de la pieza supernumeraria y de los terceros molares inferiores.

Luego se presenta el caso al inicio y al final del tratamiento en fotografías de frente, perfil y de dientes. (Fig. 21, 22).




Fig. # 21.- Fotografía antes y después del tratamiento, de frente y perfil, nótese la tendencia al mayor incremento del tercio inferior de la cara como una característica que podría ser de tipo genética.







Figura 22.- Vista intraoral, antes y al finalizar el tratamiento, nótese la recesión gingival en la pieza 34, persistió una leve desviación de línea media mandibular al lado derecho.



Telerradiografía antes y al final del tratamiento (Fig. # 23)

Fig.# 23.-En las telerradiografías antes y al final del tratamiento podemos destacar especialmente la reducción del overjet, de tal manera que se ha obtenido una buena relación entre dentadura superior e inferior, nótese además la migrasión a mesial de los sectores posteriores superiores, de tal manera que va  a ser necesario mantenerse a los terceros molares superiores a fin de que ocluyan con los segundos inferiores.

2003

En el mes de enero se controla al paciente quién ya se realizó la extracción de los terceros molares inferiores. (Fig. # 24)



Fig. # 24.- Obsérvese que los terceros molares inferiores han sido extraídos y también la pieza supernumeraria del lado inferior derecho. Nótese la pérdida del tejido dentario apical de la pieza 34, la cual se traccionó por medio de un resorte de ortodoncia a fin de ayudarla en su proceso eruptivo. Se puede ver la zona radiopaca correspondiente al retenedor intercanino inferior. La movilidad de la pieza dentaria desapareció y el premolar aún con la pérdida dentaria apical, mantiene una excelente fijesa.

Se exmaina al chico y se determina que no hay problemas en la ATM, clínicamente se observa oclusión funcional, el overbite y las guías canino funcionan muy bien, sin embargo la manipulación mandibular presenta alguna dificultad, se indica que durante los próximos dos meses use la placa de retención noche por medio y luego la deje de usar.

Fotografía tomadas en abril del  2003,(Fig. # 25)

Fig. # 25.- Se realiza un control del paciente y se tomas fotografías en las cuales se puede apreciar la armonía de su rostro, no problemas, no ruidos en la ATM, la manipulación mandibular presenta alguna dificultad. Se indica debe hacerse un control en un año.

2004

Se controla al paciente en julio del 2004 y se actualizan los registros, (Fig. # 26)

Fig. # 26

Fotografías de perfil del paciente, para control a más de dos años de concluido el tratamiento.

También se toman fotografías de dientes (Fig. # 27)

Fig. # 27.- Fotografía tomada a los dos años tres meses de retirados los apatatos, obsérvese que el asentamiento de la oclusión ha sido excelente, la recesión en la pieza 34 se mantiene igual, y nótese que con el asentamiento de la oclusión se centró la linea media, la mandíbula se ubicó correctamente, se obtuvo una muy buena relación canino de clase I y un overjet y overbite normal. No hay desgaste por parafunción en ninguna pieza.

RESULTADOS OBTENIDOS

Todos los objetivos pretratamiento fueron alcanzados, el paciente tiene un  rostro armónico, se estableció una relación canino de clase I y un overbite y overjet ideal ( Fig. 19, 20, 23, 24, 25). El ángulo ANB se redujo al rango normal 3º, la relación del incisivo inferior APg fue mejorada de -2 mm a 0 mm, la convexidad se redujo de 4 mm a 2 mm, la altura facial inferior pese al aumento de de 47º a 52º no afectó el rostro del chico, la relación desfavorable entre la base craneal posterior y la altura de rama de 41 a 33, mejoró a 41 a 44, la relación de los primeros molares superiores a la perpendicular pterigoidea de 14 mm pasó a 23 mm, debido a la migrasión mesial de esas piezas.

Hay buen alineamiento y simetría en los arcos dentarios, la realción molar quedó en clase II y la canino en clase I, la radiografía excepto la pieza 34 no reveló daño radicular, no hay discrepancia clínica entre OC y RC., la ATM quedó libre de síntomas.

MONTAJE EN ARTICULADOR

En Relación Céntrica no se observa discrepancia sagital, no obstante, mientras que el asentamiento de la piezas del lado derecho es correcto en el lado izquierdo hay una leve falta de asentamiento, que se aspira que con el asentamiento de la oclusión, y la erupción de los terceros molares ocluyendo con los segundos inferiores podría mejora la oclusión, pues se trata de un problema que apunta a lo vertical.

SUPERPOSICIONES

Son presentadas al final adjunto a este trabajo

RETENCIÓN

Se realizó en maxilar y mandíbula con retenedor tipo Hawley y retenedor intercanino fijo en maxilar y mandíbula respectivamente. El retenedor maxilar fue usado por 12 meses y el retenedor fijo mandibular fue retirado después de la extracción de los terceros molares inferiores.

EVALUACIÓN FINAL

La estética facial que se obtuvo fue muy buena, con relaciones excelentes de los labios al plano estético, la mejoría de las relaciones entre la base craneal posterior y la altura de rama fue favorable para el tratamiento, la aplicación de la disyunción durante el proceso fue muy beneficioso para centrar la mandíbula, el overjet  el overbite y la nivelación de la curva de Sppe que se obtuvo fueron muy buenos. Al último chequeo del paciente no se aprecian clínicamente discrepancias entre RC y OC, no existe ninguna sintomatología en la ATM, y tanto el overbite como las guía canino, cumplen eficientemente su función.

Los trazos cefalométrico antes y después del tratamiento como sus correspondientes valores degún Ricketts, Jarabak y McNamara se presentan a continuación de manera integral.

1 DE JULIO DEL 1996

23 DE ABRIL - 2002

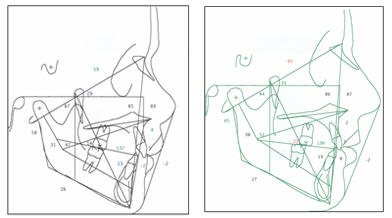

RICKETTS


1 DE JULIO DE 1996 23 DE ABRIL DEL 2002

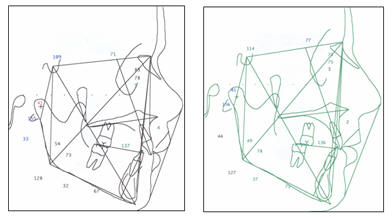

JARABAK



1 DE JULIO DE 1996

23 DE ABRIL DEL 2002

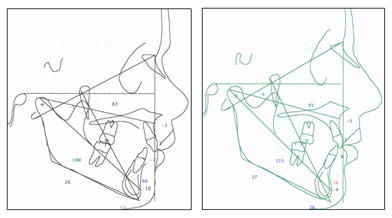

McNAMARA

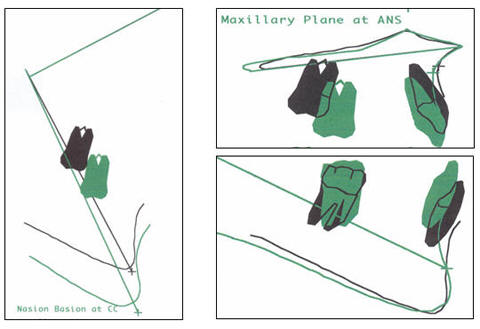

SOBREPOSICIÓN ANTES Y DESPUÉS DEL TRATAMIENTO



BIBLIOGRAFÍA

1.- Cetlin N. M., Ricketts R. M., Root T. L., Roth R. H., Diagnosis and treatment Planning. PP, 585-606, 1992. Journal of Clinical Orthondontics. Vol. XXVI number 9.

2.- Gallardo M. W., Determinación del índice de Pont y el Biotipo facial en adolescentes y adultos normales (masculinos y femeninos) que habitan en la Provincia del Guayas, correspondiente a ecuatorianos, y su relación comparativa con los valores del Índice Argentino. pp. 53-55, 1995, III Concurso Nacional de Investigación Científica Odontológica.

3.- McNamara Jr. J.A., Components of class II maloclusion in children 8-10 years of age. PP. 177-202. The Angle Orthodontist. Vol. 51 Nº 3 July, 1981.

4.- McNamara Jr. J.A., et al, Tratamiento Ortodóncico y Ortopédico en la dentición mixta, Cap. 5, Tratamiento de la maloclusión clase II. PP 97-119. 1995. Segunda Edición  Castellana, Needham Press. USA.

5.- Proffit W.R., Ortodoncia Teoría y Práctica. Planificación del tratamiento ortodóncico. Limitaciones y problemas esqueléticos en niños preadolescentes. PP, 423-468, 1994 Segunda Edición Mosby-Doyma libros.

6.- Ricketts R.M., et al. Técnica Bioprogresiva de Ricketts. PP, 354-356, 1993. Editorial Médico Panamericano S.A.  Buenos Aires.

7.- Slavicek R. Computer Aideed Diagnosis and Treatment Planning System. PP. 718-129, 1988. Journal of Clinical  Orthodontic. Vol.XXII.  Number 11.

Autor:

Dr. WENCESLAO GALLARDO M.
Kennedy Calle G. No. 600 entre 8va y 9na Oeste, Edificio Polígono
Teléfonos: (5934) 2396037 2293674  Fax: (5934) 2293674
Página web: www.ortodonciaactual.com
E-mail: clinica_gallardo@hotmail.com gallardo@ortodonciaactual.com,
Guayaquil, Ecuador.
